智慧工地之基坑监测

2020.10.27

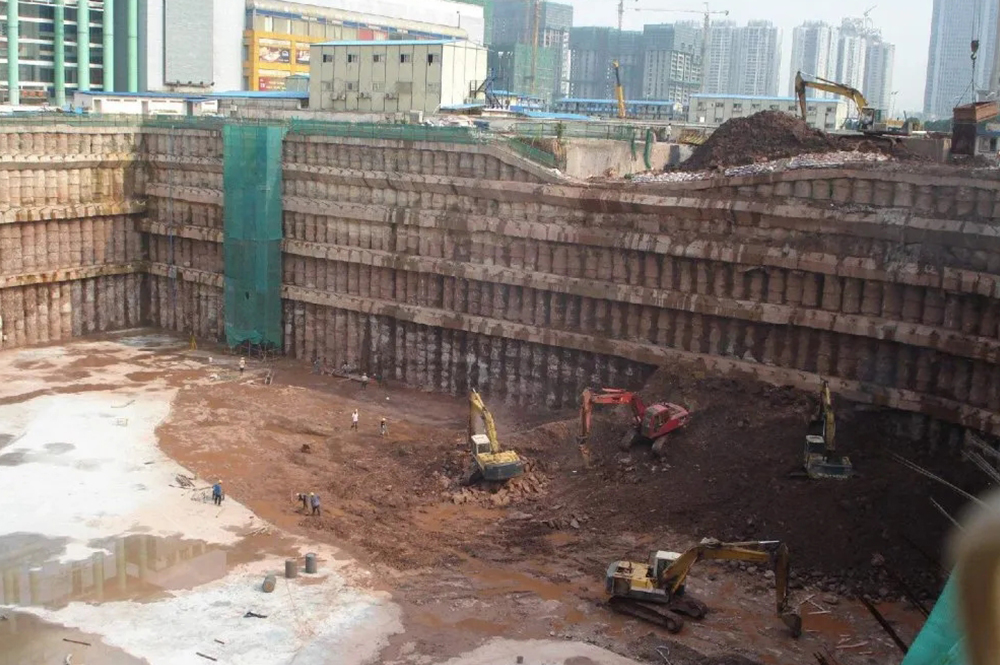

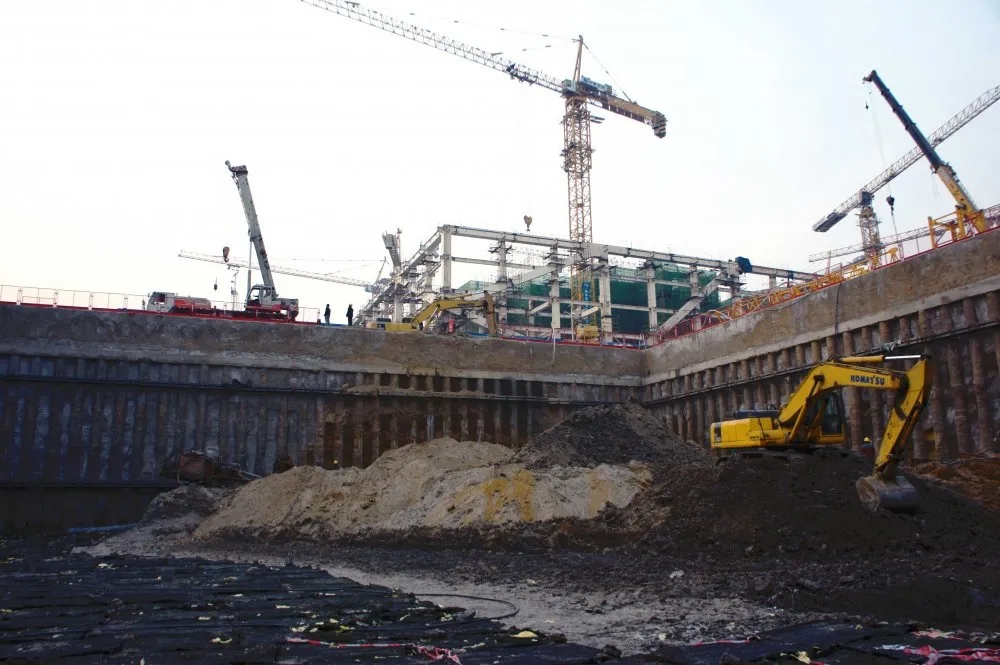

概述:
       基坑监测是基坑工程施工中的一个重要环节,是指在基坑开挖及地下工程施工过程中,对基坑岩土性状、支护结构变位和周围环境条件的变化,进行各种观察及分析工作,并将监测结果及时反馈,预测进一步开挖施工后将导致的变形及稳定状态的发展,根据预测判定施工对周围环境造成影响的程度,来指导设计与施工,实现信息化施工。

01、基坑的破坏形式
1、支撑体系破坏,围护内倾-------俗称包饺子 ;
2、坑底被承压水击穿,可看到坑底土体像沸腾一样冒泡,基坑被地下水淹没;
3、坑底土体隆起,严重的可造成围护体下部内倾、断裂
不管什么原因,基坑的破坏最直接的就是支护体系失稳,坍塌。
02、监测依据
1、《建筑基坑工程监测技术规范》(GB50497-2009);
2、《建筑地基基础设计规范》(GB50007-2011);
3、《建筑基坑支护技术规程》(JGJ120-2012);
4、《岩土工程勘察规范》(GB50021-2001)(2009版);
5、《建筑变形测量规范》(JGJ 8-2007);
6、《工程测量规范》(GB50026-2007);
7、《混凝土结构设计规范》(GB50010-2010);
8、《建筑基坑自动化监测技术规程》(北京智博联科技股份有限公司参编)即将公布实施;为基坑自动化监测提供了依据。

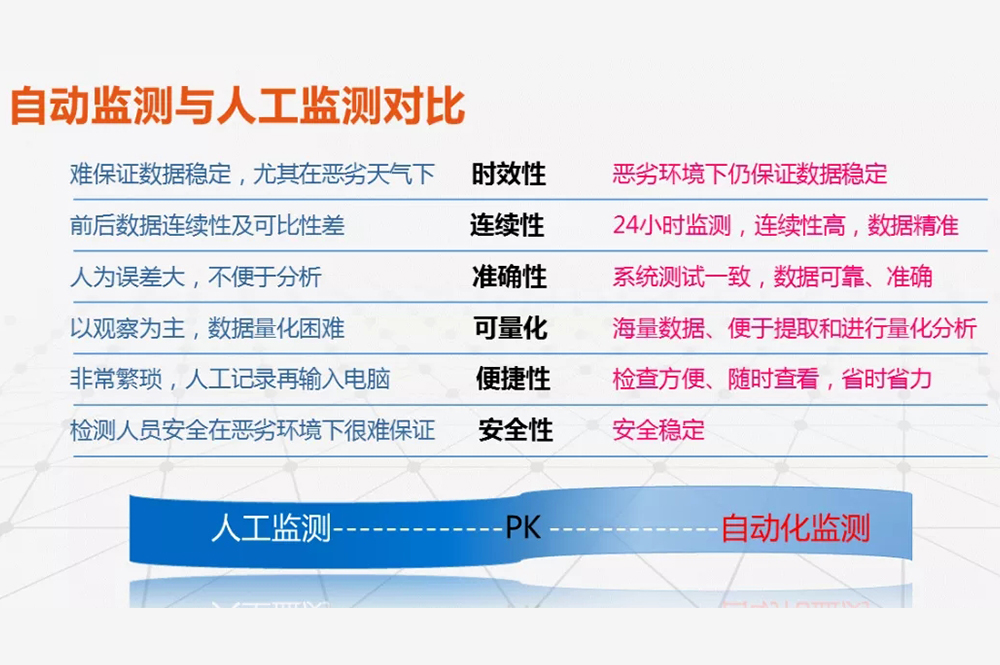

03、人工监测与自动化监测的对比
       基坑施工风险高、难度大,随着基坑施工越来越深,坍塌事故时有发生,传统的基坑监测手段能够起到一定的预防作用,但是传统人工监测手段时间间隔长,尤其是碰上恶劣天气情况,传统人工监测手段很难提供及时准确的数据;自动化监测能够提供更加及时准确的数据,对超限数据实时预警,避免人员伤亡及财产损失。

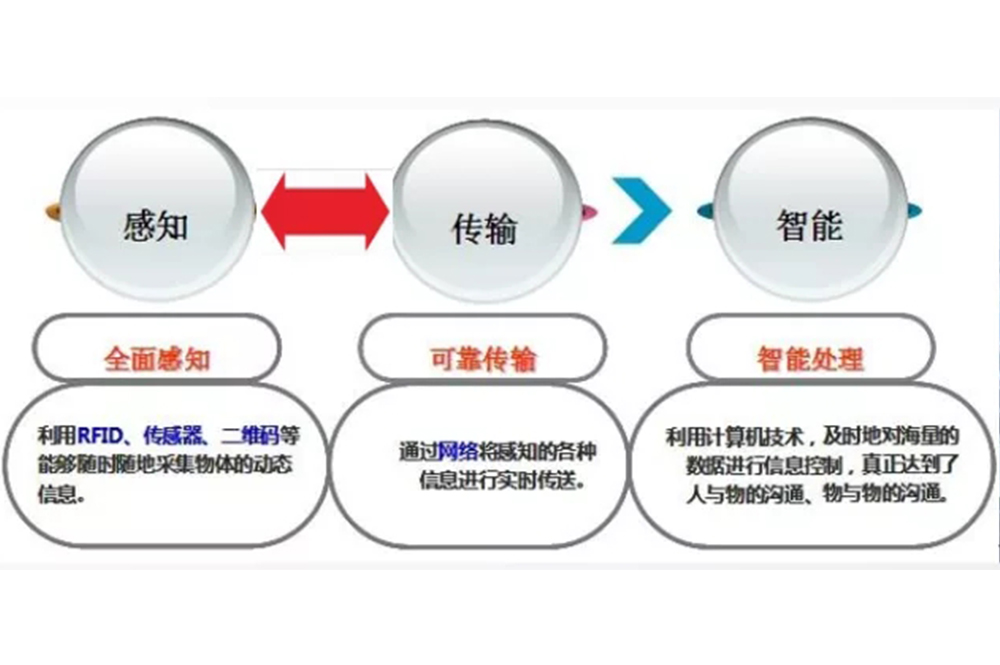

04、自动化监测系统组成
1.感知层
各种监测参数传感器
2.采集和传输层
智能数据采集仪
3.智能平台层
包括电脑端和手机端

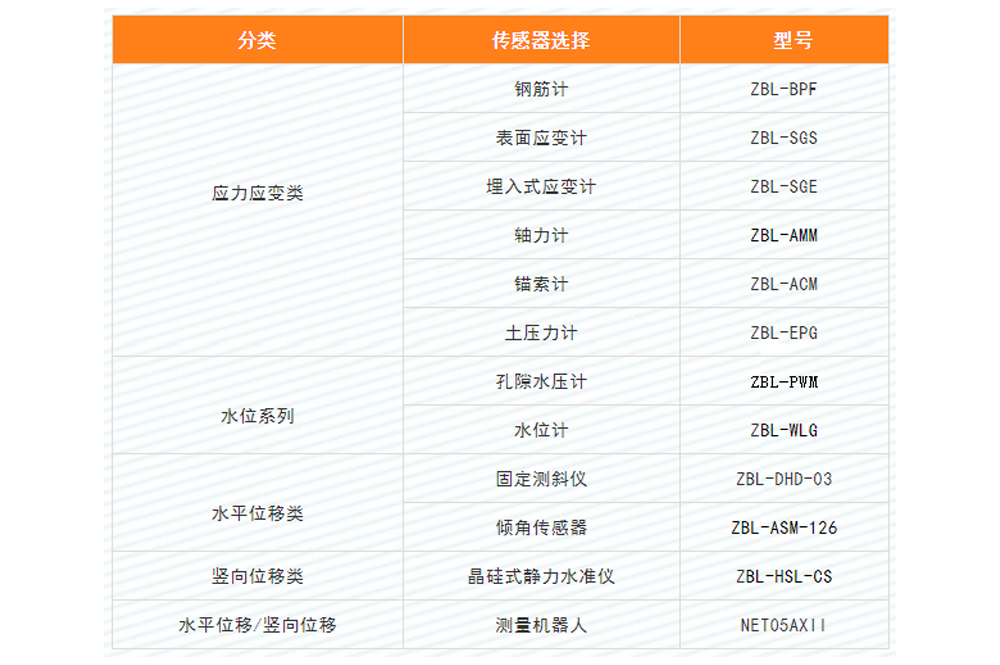

05、监测项目及传感器选择

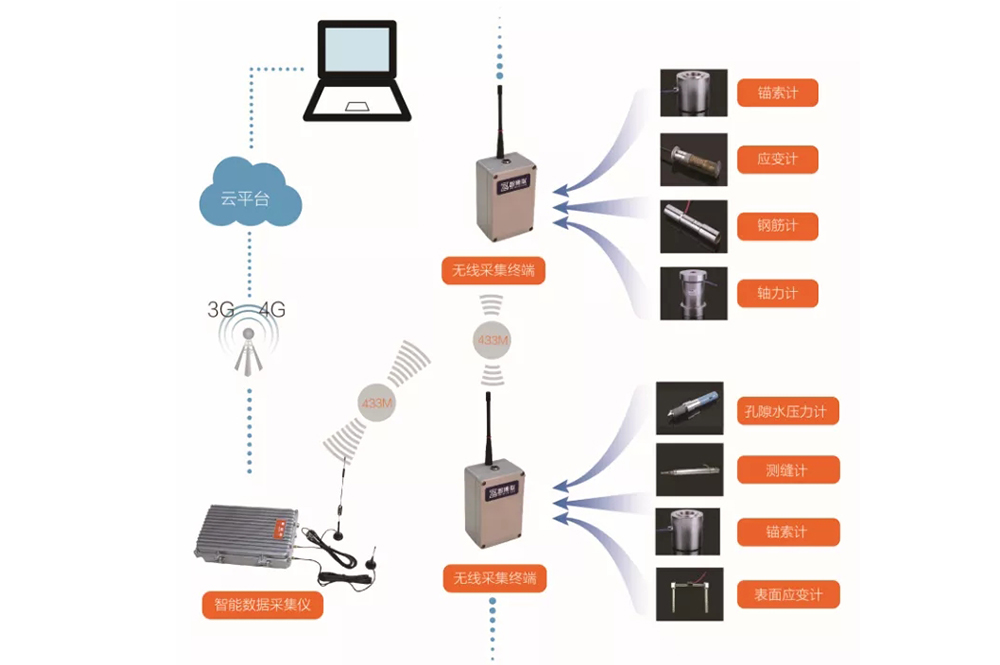

06、系统组网方式
      提供有线、无线多种组合解决方案,满足现场各种复杂条件的应用需求;有485总线传输,有Zigbee、WiFi、433、LoRa、NB-IOT、5G等多种无线传输方式。

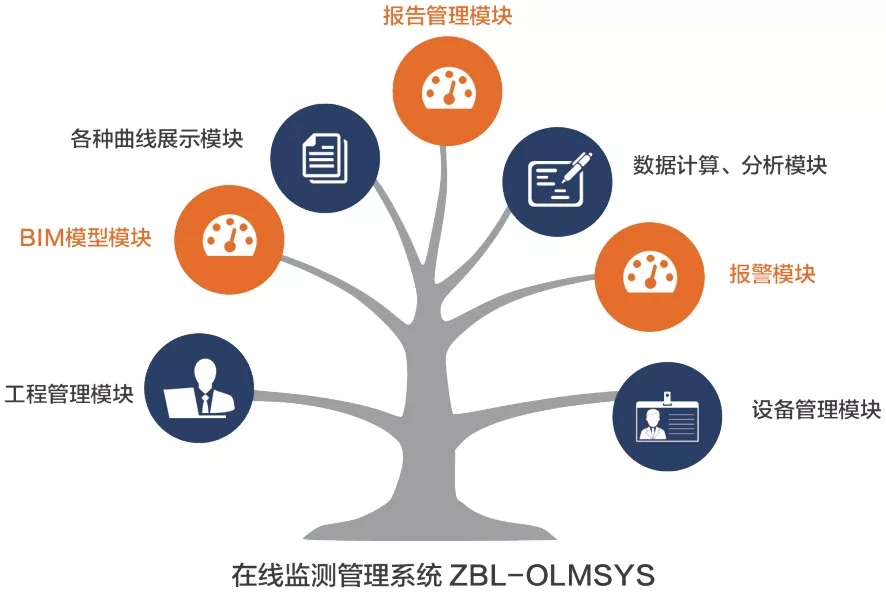

07、平台介绍(在线监测管理系统)

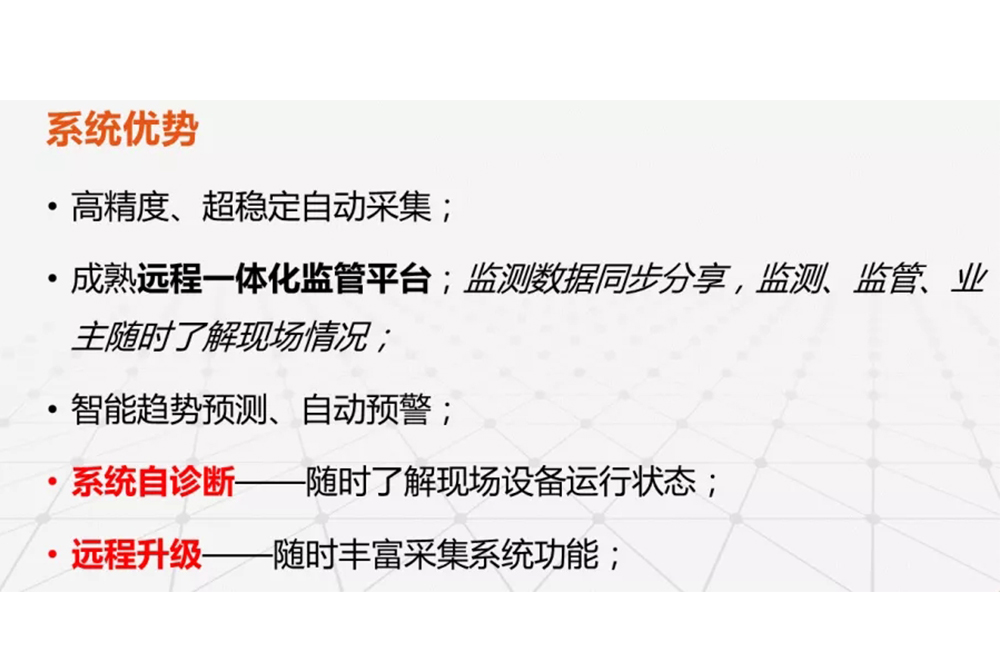

        系统可实现无缝数据连接,多源数据一键录入,多种仪器统一管理;BIM可视化现场管理;云端数据存储服务模式;具备监测数据、设备管理、人员管理、成本管理等的动态分析的多元化项目管理功能;多种预警方式,联动式安全响应;同时还可以根据不同客户的不同需求进行模块化流程定制服务。
